如何選擇電子貨架標簽（ESL）的外置SRAM存儲器
2017-08-23 15:57:54
導讀：本文主要通過介紹電子貨架標簽（ESL）在商城的應用，可以使得客戶獲得一種互動性更強的購物體驗，同時減少管理庫存，標價的工作繁瑣，提高零售商的工作效率改善客戶的客戶體驗，而在針對電子貨架標簽（ESL）在購買時是選擇控制器內置內存容量大的還是選擇外置存儲器的選擇對功耗進行對比。
商場日常工作是需要根據價格在不同促銷時段而不同的話需要商場雇員不斷地在各種商品的貨架上更換價格及信息標簽，對于大型的商場來說這一項日常的工作不僅僅需要消耗相對一部分的員工也會到時標價跟信息標簽因為手工的問題出現信息不對稱不一致的問題，而借助子貨架標簽（ESL）技術，大大的提升了商場的工作效率，也意味著這項工作正被轉移到線上完成
電子貨架標簽能夠替代商場中每周甚至每天需要更換的紙質標簽，減少不必要的工作量及增加價格產品信息的準確性，可以說是一項廣受歡迎技術及因為其便利性而迅速崛起的新技術，
ESL技術極大程度避免的實物產品的價格信息與收銀機的信息不對稱，同時也方便商場對產品價格的靈活改動，而它另一個長期的功能是可以讓商場根據促銷活動和具體客戶的購賣記錄提供為其定制價格的功能，比如某客戶每周都要購買一箱牛奶，商場可以根據該客戶的購賣記錄為其制定訂購計劃，增加客戶的購物體驗。

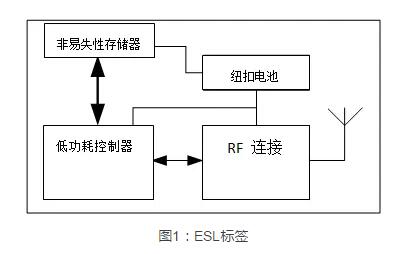

結構最簡單的ESL由一個LCD或電子、RF模塊、墨水顯示屏、配套處理器、紐扣電池和低引腳數存儲器（易失性和非易失性存儲器）構成?？梢愿鶕枨蠊δ艿牟煌瑢⑺枰膬r格走向，購買走向和當前庫存信息存儲在ESL中，待一天結束刷新中央服務器的數據。如果要實現用一顆小紐扣電池供電并維持數幾年的工作機能需要讓整個系統使用一個低功耗控制器和存儲器?；趦戎玫倪B接選項（通常是BLE或Wi-Fi），板載存儲器可兼作協議棧存儲空間，繞過商場的中央服務器，直接連接用戶手機。
大部分ESL會采用低端無線控制器，如如德州儀器的WIFI+Zigbee SoC（CC253X系列），這是基于成本及續航能力的要求，控制器同時兼處理和連接單元，并包含一個電子墨水顯示屏、閃存以及用于創建和轉發協議包的板載RAM。一般內存用于存儲引導代碼，這些代碼的容量不會超過數個MB字節。也因為如此，這些設備比較不需要用到外置存儲，除非需要更豐富的功能。
而對于應用廣泛的電子貨架標簽來說8KB － 32KB的板載RAM用于臨時存儲代碼執行空間，以及存儲用于形成在下次上傳至服務器時所使用協議包的數據。板載RAM限制了設備中形成的數據包的大小，是需要一個外置RAM。系統的大部分電能用于建立基站連接。一旦建立連接后，為了優化功耗，系統應能上傳協議棧所允許的最大數據包，而且理想的情況是，不應受到系統中可用存儲空間的限制。
使用一個外置RAM是要比使用一個內置大容量RAM的控制器來的更加簡單，在成本上也更更劃算些，由于大多數的控制器引腳有限制，如果可以通過SPI接口來配置內存RAM,就相對更有利，這樣子不影響系統總的功率預，也同樣支持低功率。下表對比了一個連接控制器和一個外置存儲器的功耗。
圖2：連接控制器和外置存儲器的功耗對比
| Density |
Part Number |
Vcc(V) |
Speed(MHz) |
Bus Modes |
Temp. |
Package |
Packing |
Status |
PDF下載 |
| 64Mbit |
RS6404LSQL |
1.8 |
20 |
SPI,QPI |
-25℃ to 85℃ |
8-SOIC |
Tube |
MP |
暫無 |
| 64Mbit |
IPS6404LSQ |
3.0 |
20 |
SPI,QPI |
-25℃ to 85℃ |
8-SOIC |
Tube |
MP |
暫無 |
| 64Mbit |
RS6404LSQ |
3.0 |
20 |
SPI,QPI |
-25℃ to 85℃ |
8-SOIC |
Tube |
MP |
暫無 |
| 64Mbit |
IPS6404LSQL |
1.8 |
20 |
SPI,QPI |
-25℃ to 85℃ |
8-SOIC |
Tube |
MP |
暫無 |
| 32Mbit |
RS3204JSQI T |
1.8 |
20 |
SPI,QPI |
-40℃ to 85℃ |
8-SOIC |
T&R |
MP |
暫無 |
| 32Mbit |
IPS3204JSQ |
1.8 |
20 |
SPI,QPI |
0℃ to 85℃ |
8-SOIC |
Tube |
MP |
暫無 |
| 32Mbit |
RS3204JSQT |
1.8 |
20 |
SPI,QPI |
-25℃ to 85℃ |
8-SOIC |
T&R |
MP |
暫無 |
| 32Mbit |
RS3204JSQCT |
1.8 |
20 |
SPI,QPI |
0℃ to 85℃ |
8-SOIC |
T&R |
MP |
暫無 |
| 32Mbit |
RS3204JSQI |
1.8 |
20 |
SPI,QPI |
-40℃ to 85℃ |
8-SOIC |
Tube |
MP |
暫無 |
| 32Mbit |
RS3204JSQ |
1.8 |
20 |
SPI,QPI |
-25℃ to 85℃ |
8-SOIC |
Tube |
MP |
暫無 |
| 32Mbit |
RS3204JSQC |
1.8 |
20 |
SPI,QPI |
0℃ to 85℃ |
8-SOIC |
Tube |
MP |
暫無 |
圖3：我司對應產品型號
本文關鍵詞：電子貨架標簽（ESL） 外置SRAM存儲器
